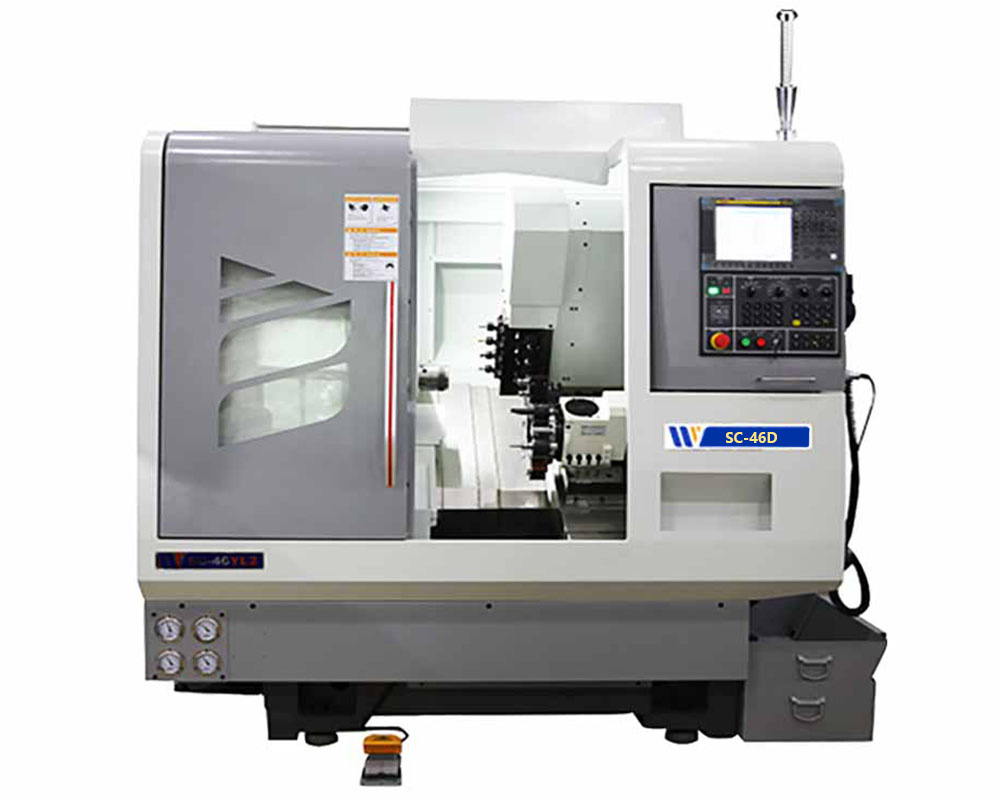

排刀机SC-46D
排刀机SC-46D
加工直径：棒料φ45mm/盘类200mm
产品描述
●整体式高品质铸铁床身，30°斜床身结构设计，低重心，且床身结构经过有限元分析，采用加强筋结构，使整机具备高刚性和优良的抗震性能。
●导轨采用高性能滚柱导轨，超重负荷加长型滑块，使之具备高精度、快速移动、低磨耗等优异特性。
●丝杠采用高精度C3研磨级滚珠丝杠,重载型双螺母,丝杠做固定预拉伸,保证出色的刚性、机床精度和热稳定性。
●主轴采用高精度P4级角接触球轴承，前三后二的重负荷设计组合，有效确保刚性和精度。
●刀塔采用伺服马达驱动，可就近换刀，换刀速度快。刀塔锁紧为油压锁定，锁紧力強，刀塔稳定性高，实现刀塔高刚性及高精度特点
应用领域：5G/智能家电/电动工具/渔具/消费电子/医疗器械/新能源汽车/国防军工等行业。
咨询热线：0755-88886666
结构配置（功能扩展）
| 型号 | SC-46D |
| 控制系统 | 新代/三菱/FANUC |
| 机床额定功率(Kw) | 10 |
| 主轴 | |
| 主轴端面形式 | ANSI A2-5 |
| 主轴通孔(mm) | φ56 |
| 主轴电机功率(Kw) | 5.5(连续） |
| 主轴转速(rpm/min) | Max6000 |
| 主轴中心到工作台面距离(mm) | 75 |
| 加工范围 | |
| 主轴最大回转直径(mm) | φ450 |
| 最大加工直径(mm) | φ200（盘类） |
| 快速进给速度(m/min) | 24(X,Z轴) |
| 进给电机功率(Kw) | 2.2(X轴),2.2(Z轴) |
| 动力头功率(Kw) | - |
| 最大行程 | |
| X轴(mm) | 1100(直径) |
| Y轴(mm) | - |
| Z轴(mm) | 350 |
| 定位精度 | |
| X/Y/Z轴定位精度(mm) | 0.005 |
| X/Y/Z轴重复定位精度(mm) | 0.003 |
| 主轴旋转跳动精度(mm) | 0.003 |
| 主轴抱闸方式 | 液压抱闸 |
| 刀具系统 | |

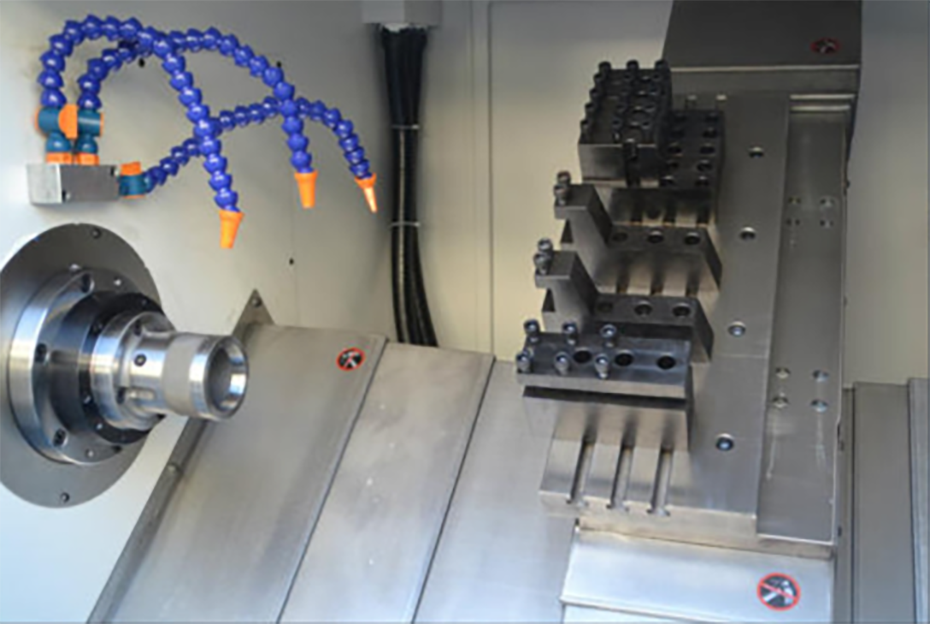

| 伺服刀塔 | 8 tool holder |
| 单孔镗刀座规格（数量） | 1*φ25（2pcs） |
| 双孔镗刀座规格（数量） | - |
| 单刀车刀座规格（数量） | - |
| 双刀车刀座规格（数量） | 2*□20（1pcs） |
| 刀具安装数量 | 12 |
| 重量(Kg) | 3000 |
| 外形尺寸(长mm×宽mm×高mm) | 2370*1850*2120 |
| 标配配置 | 选配装置 |
| 三菱系统（选配新代/发那科） | 排屑机 |
| 三菱X/Y/Z轴驱动和电机 | 油雾收集器 |

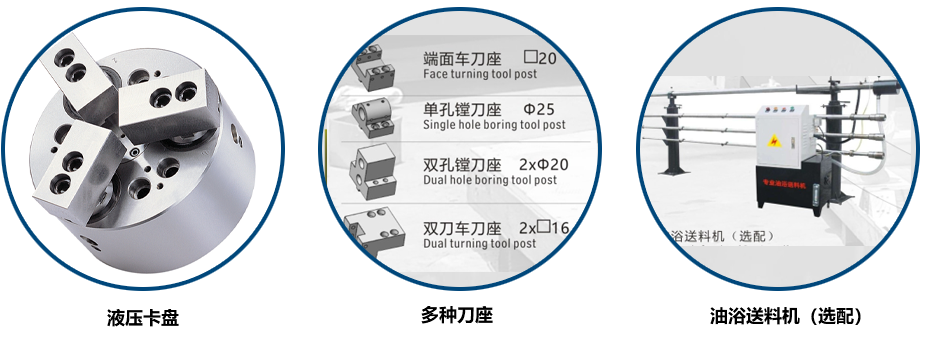

| 伺服刀塔 | 液压卡盘 |
| 上银/银泰 滚珠导轨/滚珠丝杆 | 油浴式送料机/油膜式送料机 |
| 液压站 | 桁架式机械手/关节机器人 |
| 主轴液压抱闸装置 | 接料器+工件传送带 |
| 回转油缸 | |
| 润滑系统 | |
| 三色警示灯 | |
| LED工作照明灯 | |
| 油箱 | |
| 变压器 | |
| 工具箱 |
-
高效的自主研发团队
硕方拥有一支高水平的研发团队，在国内率先研发出走心机用电主轴系列，并取得多项发明及专利，从而打破国外垄断，并逐步取代进口的同类产品
-
先进的加工设备
“工欲善其事，必先利其器”。硕方拥有精密的智能化加工母机，确保产品的零部件具备高精度。分别是：三菱五面体加工中心、大隈卧式加工中心、大隈立式加工中心、哈斯立式加工中心、建德平面磨床等先进的加工母机
-
严谨的制造过程
为保证产品装配过程的质量，硕方实行标准化的制造，将产品过程检验纳入工序过程。
为保证产品装配及加工精度的稳定性、一致性，我司所有生产、装配车间均为恒温恒湿环境。 -
卓越的生产工艺
为确保每一台硕方机床达到最高精度标准、稳定性以及精度保持性，从床身结构件铸造、铸件热时效处理、零部件高精密加工、关键部位高频淬火，到装配前关键零件高清洁度清洗，精密组件无尘装配，均采用先进的生产工艺，以使机床呈现卓越的性能表现。
-
高精密检测仪器
硕方制定并严苛执行质量管控标准，45个检测项目，632个品质管控要点，48小时高速全行程载荷加工测试。采用全球顶级精密检测设备，确保机床所有细节的精准控制
-
全面的服务体系
秉承“一切为了客户”的经营理念，售后服务部始终贯彻快速响应、及时处理、彻底解决的服务宗旨！
